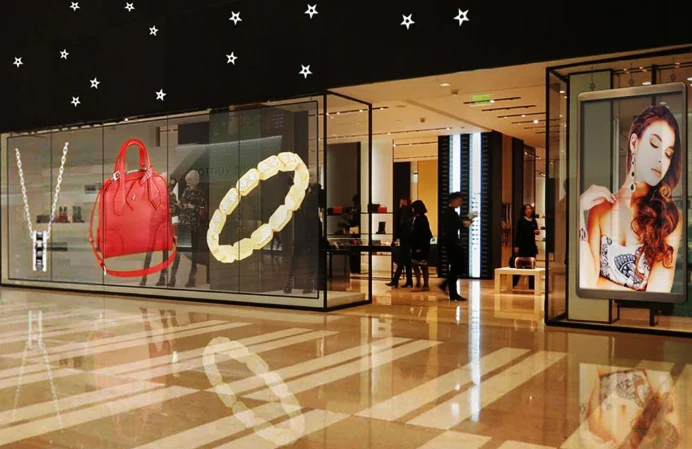

Жин нь төсвөөс илүү олон төслийг устгадаг.
Ил тод дэлгэц нь жинтэй3-12 кг/м²тэгээд гүйх10 мм зузаантай. Кабинеттай уламжлалт дэлгэц нь жинлэнэ30-50 кг/м²болон хэмжих50-150 мм гүн. Анхны цонхтой өвийн барилга нь өвийн жагсаалтыг устгах ган арматургүйгээр уламжлалт LED жинг тэсвэрлэх чадваргүй байдаг. Ил тод дэлгэц нь ямар ч бүтцийн ажилгүйгээр дотоод шилэн гадаргуу дээр шууд бэхлэгддэг. Суурилуулалт нь хэдэн сар биш харин хэдэн өдөр шаардагдана.
500 шилэн лангуу бүхий жижиглэнгийн худалдааны сүлжээ нь барилгын бүтцэд хүрэлгүйгээр бүхэл бүтэн сүлжээнд ил тод дэлгэцийг дэлгэв. Уламжлалт дэлгэцтэй адилхан оролдлого хийх нь байршил бүрт өөрчлөн бүтээцийн инженерчлэл хийх шаардлагатай-төсвийн эцсийн батлагдахаас өмнө ихэнх саналыг устгадаг.
Бид яг юуг харьцуулж байна вэ?
Хэдэн арван жилийн турш уламжлалт LED дэлгэцүүд хаа сайгүй-цэнгэлдэх хүрээлэнгийн онооны самбар, жижиглэнгийн худалдааны хаягууд байсан. Тэд сайн ажилласан: тод, үнэн зөв өнгө, найдвартай. Гэхдээ тэд хэн ч боловсруулж чадахгүй өөр шийдэлтэй ирсэн: дэлгэц бүр нь үндсэндээ хана байв. Хаалттай гэрэл, хаагдсан харагдах байдал, зай эзэллээ.
Ил тод LED нь энэ тэгшитгэлийг эргүүлнэ. Бүтээгдэхүүний өөр өөр ангилал.

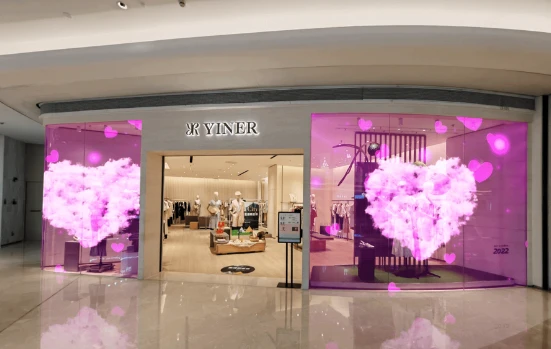

Жижиглэнгийн хэрэглээний программ нь яг одоо өсөлтийн ихэнхийг хөдөлгөж байна. Дэлгүүрийн цонхнууд үргэлж үл хөдлөх хөрөнгө байсаар ирсэн. Та нэгэн зэрэг бүтээгдэхүүн үзүүлж, сурталчилгаа явуулахыг хүсч байна. Уламжлалт LED нь дэлгэц эсвэл цонхны-сонголтыг шаарддаг. Ил тод LED нь энэ сонголтыг бүрэн арилгадаг. Үйлчлүүлэгчид сурталчилгааны контент болон бараа бүтээгдэхүүнийг нэгэн зэрэг хардаг. Nike болон Zara-гийн тэргүүлэх газрууд үүнийг эрт илрүүлсэн. Энэхүү нэг удаагийн хэрэглээ нь ил тод LED яагаад таван жилийн дотор сониуч зангаасаа арилжааны ноцтой асуудалд шилжсэнийг тайлбарлаж байна.
Тэд хэрхэн бүтээгдсэн
Уламжлалт дэлгэцүүд нь нэг зүйлийг чухалчилдаг: тухайн хэсэгт аль болох олон пиксел оруулах. LED чип-байна ууSMD (гадаргуугаар холбох төхөөрөмж), COB (Хамгийн чип), эсвэл түүнээс дээш настайDIP (Хос шугамын{0}} багц)формат-ПХБ субстрат дээр нягт савлана. Хар маск эсвэл эпокси бүрээс нь орчны гэрлийг шингээж, тодосгогчийг нэмэгдүүлэхийн тулд бүх зүйлийг хамардаг.
Үр дүн нь өөрөө ярьдаг. COB хавтангууд дээрх тодосгогч харьцааг давсан20,000:1. Пикселийн давтамжууд яг л адилханP0.6мм4K болон 8K дэлгэцийн хувьд. Гадна нэгжүүд түлхэх10,000 нит.
Гэхдээ уламжлалт LED дэлгэц нь гэрлийг 100% хаадаг. Эдгээр нь дижитал хана юм. Нөлөөлөлд маш сайн, харах шаардлагатай бүх зүйлд аймшигтай.

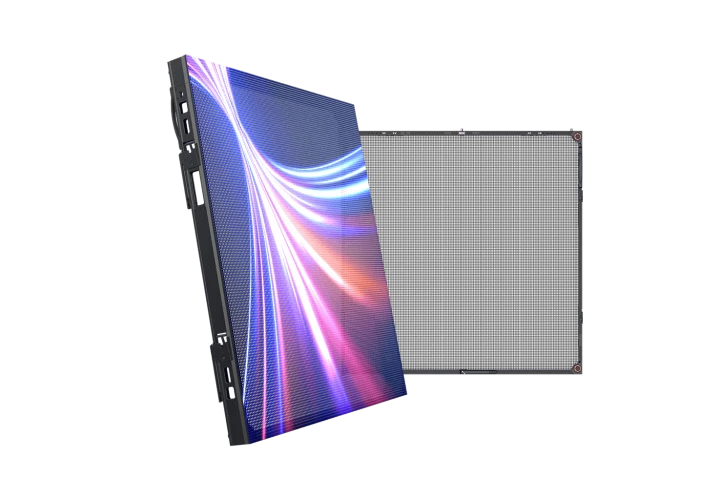

Ил тод дэлгэц нь эсрэг талын төгсгөлөөс эхэлдэг. Пикселийн тоог нэмэгдүүлэхийн оронд тэдгээр нь зургийн чанарыг хүлээн зөвшөөрөхүйц байлгахын зэрэгцээ гэрлийг нэвтрүүлэх зорилготой юм. Гурван үндсэн хандлага байдаг.Суурилуулалт{0}}загваруудLED чипүүдийг нарийн хөнгөн цагаан эсвэл ПХБ туузан дээр хооронд нь зай завсараар байрлуулна-гэрэл завсраар дамжин өнгөрч, зайнаас хамааран 60-90% ил тод болно.Кинонд суурилсан хувилбарууд-Одоо байгаа шилэнд шууд наалддаг хэт нимгэн тунгалаг субстратын (ойролцоогоор 4мм зузаан, 3-6 кг/м² жинтэй) бичил-LED-үүдийг суулгана.Шилэн{0}}нэгдсэн дизайнХос шилэн давхаргын хоорондох сэндвич LED элементүүд нь архитектурын шилийг дэлгэцийн гадаргуу болгон хувиргадаг.
Туузан хоорондын зай ихсэх нь илүү их гэрэл нэвтрэн орох боловч квадрат метр тутамд цөөн пиксел байна гэсэн үг юм. Ил тод дэлгэц бүр эдгээр хоёр зүйлийн хоорондын тохироо юм.

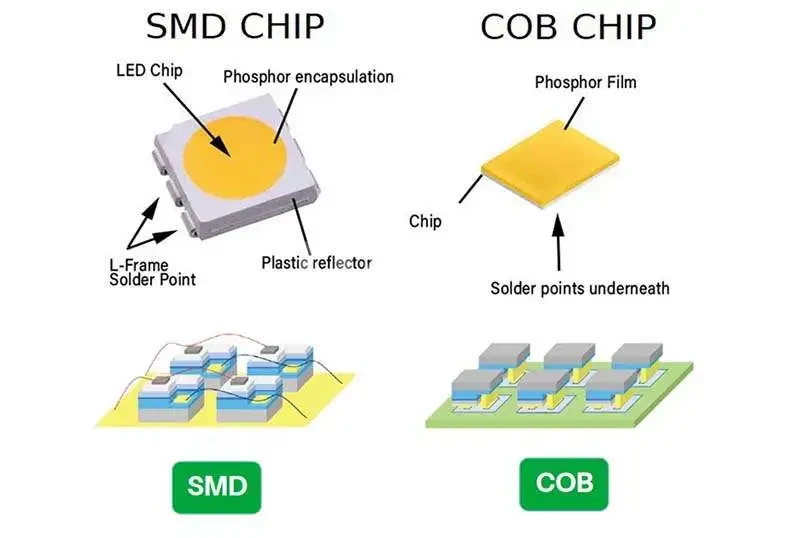

LED сав баглаа боодлын төрлүүд
SMD-Гадаргуут холбох төхөөрөмжХэдэн арван жил болж байна. ПХБ дээр гагнасан жижиг хуванцар орон сууцанд бие даасан чипүүд. Технологи нь энгийн бөгөөд энэ нь түүний давуу тал юм. Нийлүүлэлтийн сүлжээ нь боловсорч гүйцсэн, техникчид түүнтэй хэрхэн ажиллахаа мэддэг бөгөөд нэг LED унтарвал модулийг бүхэлд нь солихгүйгээр сольж болно. Энэ бол хамгийн батлагдсан бөгөөд найдвартай LED технологи юм: хамгийн сүүлийн үеийн-зөв, байнгын ажиллагаатай, засвар үйлчилгээ хийхэд үр ашигтай-. Контраст эргэн тойронд сууж байна1,200-1,800:1. Ихэнх нэгжүүд ойролцоогоор үргэлжилнэ50,000 цаггэрэл мэдэгдэхүйц буурахаас өмнө. P1.2 эсвэл илүү бүдүүлэг бүх зүйлийн хувьд SMD нь сайн шалтгааны улмаас анхдагч сонголт хэвээр байна.
COBюмс сонирхолтой-болдог бөгөөд үнэтэй болдог. Chip on Board нь бие даасан хуванцар орон сууцыг бүхэлд нь алгасдаг. Олон тооны LED чипийг субстрат дээр шууд суулгаж, дараа нь нэг давирхайн давхаргаар хучдаг. Инженерийн ашиг тус нь тэндээс шат дамждаг: дулааныг ойролцоогоор 3 дахин сайн тараадаг (дулаан дулааныг барих хуванцар орон сууц байхгүй), тодосгогч нь өнгөрдөг.20,000:1(тэр нэгдмэл гадаргуу нь орчны гэрлийг илүү үр дүнтэй шингээдэг) бөгөөд ашиглалтын хугацаа нь үүнээс ч илүү уртасдаг100,000 цаг. Энэ нь P1.0-ээс доош хэт -нарийн зайд тохирох цорын ганц боломжит сонголт юм. Давуу тал: ямар нэг зүйл бүтэлгүйтвэл модулийг бүхэлд нь солих шаардлагатайНэг тохиолдол бүрт 200-300 доллар. Мөн урьдчилсан зардал нь хамаагүй өндөр байдаг. Энэхүү технологи нь өргөн нэвтрүүлгийн студи болон өндөр түвшний-байгууллагын орчинд тохирно. Энэ нь зочид буудлын лоббид зориулсан хэт их хөрөнгө оруулалтыг илэрхийлдэг.

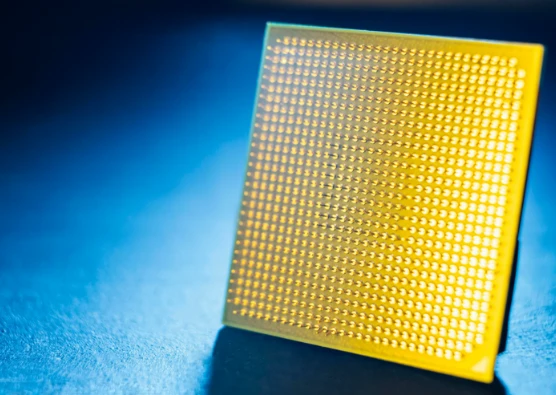

Дараа нь байнаХамгаалалтын бүрээстэй GOB-SMD. Самбар дээр цавуу. Үндсэн технологитой ижил боловч LED гадаргууг бүрхсэн оптик цавуу давхаргатай. Энэ нь SMD-ийн засварын хэмнэлтийг хадгалахын зэрэгцээ бие махбодийн холбоо барих, чийгшилд илүү сайн тэсвэртэй байдлыг хангадаг. Зарим интеграторууд үүнийг хөл хөдөлгөөн ихтэй жижиглэн худалдааны- орчинд ашиглахыг зөвлөж байна. Бусад нь ихэнх програмуудад үүнийг шаардлагагүй гэж үздэг. Тодорхой хэрэглээний тохиолдлуудаас хамааран үр дүн нь өөр өөр байдаг.
Ихэнх тунгалаг дэлгэц нь өөрчилсөн туузан-Суурин SMD бэхэлгээ эсвэл тусгай тунгалаг субстратыг ашигладаг. Зарим дээд зэрэглэлийн загварууд COB-ил тод эрлийз аргуудыг ашигладаг.
Үнэн хэрэгтээ чухал үзүүлэлтүүд (мөн чухал биш)
Бүх үзүүлэлтүүд ижил анхаарал хандуулах ёсгүй.
Ил тод байдал
Ил тод байдал нь дараах хооронд хэлбэлздэг50% - 95%тохиргооноос хамааран ил тод дэлгэц дээр. Уламжлалт суулт нь 0%-тэдгээр хэрхэн ажиллах үндсэн суурь юм. Бүдүүн пикселийн зай нь LED туузны хооронд илүү их зай гарч, илүү их гэрэл дамждаг гэсэн үг юм. P9.26 руу дарснаар та 80%-ийн ил тод байдлыг олж авах болно, гэхдээ тэр үед та зөвхөн гудамжны эсрэг талд харагдах том{7}}байшингийн фасадыг-үлэмж үзэхэд л тохиромжтой.
Шийдвэр
Тогтвортой байдал нь уламжлалт LED-ийн тод ялалт юм. COB адил сайн явдагP0.4. Стандарт SMD уламжлалт дэлгэцүүд доороосоо гарч ирдэгP1.0-P1.2. Ил тод дэлгэц одоогоор хамгийн дээд хэмжээнд хүрээд байнаP2.6. Ихэнх AV интеграторууд хурдан тооцооллыг ашигладаг: пикселийн давтамжийг (мм-ээр) 0.3-аар хуваана, метрээр хамгийн бага тав тухтай үзэх зайг авна. Тиймээс P3.9 тунгалаг дэлгэц нь пикселжилт алга болохоос өмнө ойролцоогоор 13 метр зайтай байх шаардлагатай. P1.2 уламжлалт дэлгэц нь ердөө 4 метрийн зайд тод харагддаг.
Гэрэлтүүлэг
Дотор хэрэглээний хувьд ил тод LED нь ихэвчлэн гардаг800-2500 нит. Уламжлалт дотоод дэлгэц ажилладаг600-1500 нит-Тийм тунгалаг нь олон тохиргоонд давуу талтай. Дэлгүүрийн нүүрэнд илүү их цохилт хэрэгтэй: ил тод дэлгэц ихэвчлэн ажилладаг4000-5500 нит. Нарны шууд тусгал нь уламжлалт байдал давамгайлсан хэвээр байгаа-тэд түлхэж өгдөг5,000-10,000 нитШилний ард байгаа тунгалаг дэлгэц нь 6000 нитээс доош тэмцдэг.
Тодосгогч ба өнгө
Энд тодосгогч болон өнгө-уламжлалт LED давамгайлж байгаа бөгөөд энэ нь өөрчлөгдөхгүй. Хар маскны загвар нь орчны гэрлийг шингээж, илүү гүн хар өнгө үүсгэдэг. COB технологи нь дээрх хэмжсэн тодосгогч харьцааг лабораторид- нийтэлдэг20,000:1. Уламжлалт дэлгэц хар өнгөтэй байхад ил тод дэлгэц нь ард нь юу байгааг харуулдаг. Хурлын танхим, машины зогсоол, өдрийн гэрэл. Үүнийг ямар ч инженерчлэлийн аргаар засаж чадахгүй-энэ нь гэрлийг нэвт шингээж өгдөг.
Та яг юу төлөх вэ
Эдгээр нь FOB Shenzhen үнэ юм{0}}Хойд Америк эсвэл Европт газрын үнэ 15-25% нэмэгддэг. Үнэ хэлбэлздэг; LED чипийн өртөг 1-р улирлын хооронд ойролцоогоор 12% буурсан3 2024.
Ил тод LED
Оролтын{0}}түвшний-цахилгаан самбарууд ажиллаж байна$580-950/m². Дунд{1}}урд талын-цахилгаан-ихэнх арилжааны суурилуулалт буудаг-$1,100-2,400/m². Ил тод кино LED нь тохиромжтой$1,150-2,800/m². Голограф ил тод дэлгэц түлхэх$1,400-3,200/m².
Уламжлалт LED
Гадна SMD (P4-P10) нь хамгийн хямд юм$150-400/m². Дотор SMD (P1.5-P3) ажилладаг$300-800/m². Нарийн -давирхай COB (P0.9-P1.2) цохилтууд$1,000-2,500/m². Хэт-нарийн COB (P0.6 ба түүнээс доош) цагаас эхэлнэ$3,000+/m².
Суурилуулалтил тод LED нь ихэвчлэн 200$-500/м² ажилладаг - одоо байгаа шилэн дээр шууд угсардаг. Уламжлалт LED суурилуулалт нь бүтцийн шаардлагыг харгалзан үзэхэд 500-2,000 доллар/м² болно. Эндээс эхэнд дурдсан жингийн зөрүү төсөвт харагдаж байна.
Жилийн эрчим хүчний зардалӨдөр бүр 12 цаг ажилладаг 100м² талбайд: ил тод бол ойролцоогоор 3000-4500 доллар, уламжлалт бол 5000-7500 доллар. Ил тод дэлгэц нь нэг квадрат метр талбайд 30-40% бага эрчим хүч багатай LED чип татдаг, идэвхтэй агааржуулалтын оронд идэвхгүй хөргөлттэй.
Агуулга үүсгэххүмүүсийн мартдаг өөр нэг хувьсагчийг нэмдэг. Ил тод дэлгэц нь ил тод дэвсгэр-хар хэсгийг ил тод байдлаар харуулахад зориулагдсан контентыг шаарддаг.
Суурилуулалт, засвар үйлчилгээний бодит байдал
Ил тод LED дэлгэц нь наалдамхай, соронзон систем эсвэл механик хавчаар ашиглан шилэн гадаргуу дээр шууд бэхлэгддэг. Ихэнх хэрэглээнд ган бүтэц байхгүй. Хугацаа: өдрөөс долоо хоног хүртэл.
Уламжлалт LED дэлгэц нь тусгай зориулалтын тулгуур бүтэц, жин ачааллын тооцоо, гадаа салхины ачааллын шинжилгээ, барилгын зөвшөөрөл байнга шаарддаг. Хугацаа: долоо хоногоос сар хүртэл.
Засвар үйлчилгээ нь бас өөрөөр ажилладаг. Ил тод дэлгэц нь модульчлагдсан тууз / хавтанг солих аргыг ашигладаг. Бүрэлдэхүүн хэсгүүд нь нэг техникийн үйлчилгээ үзүүлэхэд хангалттай хөнгөн-. Уламжлалт SMD дэлгэц нь LED тус бүрийг солих боломжийг олгодог боловч нарийвчлалтай гагнуурын чадвартай чадварлаг техникч шаардлагатай -10$-15 тохиолдол бүрт. Уламжлалт COB дэлгэц нь засварын тохиолдол бүрт $200-300+-р модулийн түвшний солих шаардлагатай байдаг ч алдаа гарах нь бага байдаг.
Тус бүр хаана харьяалагддаг
Зарим төслүүд нэг лагерьт багтах нь ойлгомжтой.
Ил тод LED ялалт:Архитектурыг бүрэн бүтэн байлгахын зэрэгцээ фасадууд нь медиа гадаргуу болж хувирдаг шилэн хөшигний хана. Худалдааны төвийн тосгуур, шилэн хуваалт. Үзэсгэлэнгийн танхим, музейнүүд нь дижитал агуулгыг биет үзүүлэн дээр байрлуулдаг. Автомашины үзэсгэлэнгийн газрууд. Жүжигчид дэлгэцээр гарч ирдэг тайз болон үйл явдлын дэвсгэр зураг.
Уламжлалт LED ялалт:Нарны шууд тусгалд хамгийн их гэрэлтэх шаардлагатай гадаа сурталчилгааны самбар. Цэнгэлдэх хүрээлэн 50+ метрийн өндөрт харагдана. Энд пикселийн нарийвчлал хамаагүй. Өнгөний нарийвчлалыг тохиролцох боломжгүй өргөн нэвтрүүлгийн студи болон хяналтын өрөөнүүд-. Хэдэн зуун квадрат метр талбайг хамарсан концертын үндсэн дэлгэц. Ил тод байдал нь юу ч нэмдэггүй бол тээврийн төвийн мэдээлэл харагдана.
Аль нь?
Хадгалахыг хүссэн шил байна уу? Орон зай хэрхэн ажиллахад байгалийн гэрэл чухал уу? Бүтэц нь 30-50 кг/м²-г тэсвэрлэх чадвартай юу? Ердийн үзэх зай хэд вэ? Төсөвт бүтцийн инженерчлэлийг тооцох шаардлагатай юу?
Шилэн архитектур, байгалийн гэрэлтүүлэгтэй холбоотой төслүүдийн өсөн нэмэгдэж буй ангилалд тунгалаг LED нь сонирхолтой хувилбараас анхдагчаар тооцогдох руу шилжсэн. Бусад бүх зүйлд-гадна сурталчилгааны самбар, өргөн нэвтрүүлгийн студи, цэнгэлдэх хүрээлэнгийн дэлгэц-уламжлалт LED нь урьдын адил байсаар байна: батлагдсан, гэрэл гэгээтэй, зардал багатай, бүрэн тунгалаг-.
