Эдгээр алдаанууд нь хэв маягтай байдаг бөгөөд ихэнх нь 30 минут ба түүнээс бага хугацаанд оношлогддог. Энэхүү гарын авлага нь алдааг олж засварлах нь хэрхэн ажилладаг талаар бүтэцтэй болно: дэлгэцэн дээр харж байгаа зүйлээс эхлээд дараа нь шалтгаан руу буцах. Та хадгалах эсэхээс үл хамааранарилжааны LCD дэлгэц дэлгэцжижиглэнгийн худалдаа, олон нийтийн ТҮЦ-нд самбар ажиллуулах, эсвэл хөгжүүлэлтийн явцад суулгагдсан техник хангамжийг дибаг хийх зэрэг оношилгооны үйл явц ижил байна.
Шинж тэмдгийн хурдан лавлагаа
Энэ хүснэгтийг анхны шүүлтүүр болгон ашигла. Олон шалтгаан нь ижил шинж тэмдгийг үүсгэж болзошгүй тул үүнийг эцсийн хариулт биш харин эхлэлийн чиглэл болгон авч үзэх хэрэгтэй.
| Шинж тэмдэг | Хамгийн их магадлалтай шалтгаан | Эхний үйлдэл |
|---|---|---|
| Бүрэн харанхуй дэлгэц, арын гэрэлтүүлэггүй | Цахилгаан тасарсан эсвэл гал хамгаалагч шатсан | Модулийн зүү дээрх оролтын хүчдэлийг хэмжинэ |
| Дэлгэц асаалттай боловч маш бүдэг | Арын гэрэлтүүлэг муудах эсвэл LED массивын доголдол | Арын гэрлийн хэлхээг бие даан турших |
| Бүдэг зураг зөвхөн гар чийдэнгээр л харагдана | Арын гэрэлтүүлгийн алдаа - самбар өөрөө ажиллаж байна | LED тууз болон драйверын хэлхээг шалгана уу |
| Дэлгэц анивчих эсвэл анивчих | Сул туузан кабель эсвэл тогтворгүй тэжээлийн хүчдэл | Бүх холбогчийг дахин суулгах; нийлүүлэлтийн долгионыг шалгах |
| Дэлгэц дээрх босоо эсвэл хэвтээ шугамууд | Хагарсан субстрат эсвэл драйверын IC алдаа | харааны үзлэг; жолоочийн самбарыг солих |
| Задарсан эсвэл дутуу тэмдэгтүүд | Протокол таарахгүй эсвэл програм хангамжийн алдаа | Мэдээллийн хуудасны дагуу харилцааны тохиргоог баталгаажуулна уу |
| Агуулгагүй цагаан дэлгэц | Эхлүүлэх алдаа эсвэл дохио алдагдах | Протоколын тохиргоог шалгах; дахин тохируулах хугацааг баталгаажуулна уу |
| Байнгын сүнс дүрс эсвэл шатсан- | Хөгшрөлтийн самбар дээрх статик зураг хэт урт байна | Эрчим хүчний эргэлт; pixel{0}}refresh туршилтын загварыг ажиллуулна уу |
| Мэдрэгчийн оролт бүртгэгдээгүй байна | Гэмтсэн мэдрэгчтэй кабель эсвэл гэмтсэн програм хангамж | туузан кабелийг шалгах; -хянагчийг дахин флаш |
| Санамсаргүй дахин тохируулах эсвэл цахилгааны эргэлт | Хүчдэлийн өсөлт эсвэл гүйдлийн хүчин чадал хангалтгүй | Осциллографын тусламжтайгаар нийлүүлэлтийг хэмжих; хүчдэлийн хамгаалалт нэмнэ |
LCD модулийн эвдрэлийн шалтгаан юу вэ?
Арын гэрлийн доройтол
Арын гэрэлтүүлэг нь LCD модулиудын хамгийн нийтлэг нэг бүрэлдэхүүн хэсгийн гэмтэл- юм. LED массивууд ашиглалтын хугацаандаа аажмаар бүдгэрдэг - үйлдвэрлэгчид бүтээгдэхүүний шалгуурыгJEDEC хагас дамжуулагчийн найдвартай байдлын туршилтын стандарт, ба үнэлгээний ашиглалтын хугацаа нь хэрэглэгчийн{0}}болон үйлдвэрлэлийн- зэрэглэлийн самбаруудын хооронд ихээхэн ялгаатай байдаг. Үйлдвэрлэлийн ерөнхий тоо биш харин өөрийн үйл ажиллагааны нөхцөлд нэрлэсэн ашиглалтын хугацааг тусгай модулийн мэдээллийн хуудаснаас үргэлж харна уу.
Арын гэрэлтүүлэг муудсан дэлгэц нь цахилгааны шалгалтыг давсан хэвээр байна. Самбар ажиллаж байна - энэ нь ердийн орчны гэрэлд уншигдахуйц зураг үүсгэх боломжгүй. Хэрэв дэлгэц нь бүдэгхэн өрөөнд хүлээн зөвшөөрөгдөхүйц мэт боловч оффисын тод гэрэлтүүлэг эсвэл гадаа бараг харагдахгүй бол хамгийн түрүүнд арын гэрэлтүүлгийг шалгах хэрэгтэй.
⚠️ Нийтлэг алдаа:гэрэлтүүлгийг дээд зэргээр нэмэгдүүлэх замаар арын гэрэлтүүлэг бүдгэрч байгааг нөхөх. Энэ нь LED элэгдлийг хурдасгаж, аль хэдийн муудсан бүрэлдэхүүн хэсгийн ашиглалтын хугацааг богиносгодог. Тохиромжтой гэрэлтүүлгийн зай бүхий техник хангамжийг эхнээс нь сонгох нь асуудлаас бүрэн зайлсхийдэг - юугаараа ялгаатай болохыг хараарайарилжааны{0}}ангиллын LCD модулиудхэрэглэгчийн-ангиллын хувилбаруудаас.
Холбогч ба кабелийн асуудал
Туузан кабель, тахө холбогч, гагнуурын холбоосууд нь чичиргээ, дулааны эргэлт, олон удаа уян хатан байх үед мууддаг. Гэмтлийн горим бараг үргэлж завсарлагатай байдаг: тодорхой чиг баримжаагаар анивчдаг, чичиргээний дор дэлгэцийн сегментүүд унасан эсвэл эхлүүлэх үед ажилладаг боловч ажлын температурт бүтэлгүйтдэг дэлгэц. Эд анги захиалахаасаа өмнө холбогч бүрийг дахин суулгаснаар хээрийн гомдлын ихээхэн хувийг тэг зардлаар шийдвэрлэдэг.
Байгаль орчны стресс
Хүйтэн нь шингэн болор урвалыг удаашруулдаг; дулаан туйлшруулагчийн хөгшрөлт, наалдамхай давхаргыг хурдасгадаг; чийгшил нь электродыг дотроос нь зэврүүлж, алга болсон дэлгэцийн сегментүүдийг үүсгэдэг бөгөөд энэ нь долоо хоногийн турш аажмаар мууддаг. Дундаж нөхцөлийг бус хамгийн муу-нөхцөлүүдийг үргэлж зааж өг. Хүчтэй орчинд байгаа програмуудын хувьд,хүрээлэн буй орчны үнэлгээтэй нийцсэн LCD дэлгэцийн нэгдсэн шийдэлталбарт алдаа гарсны дараа биш харин байршуулахаас өмнө үнэлэх нь зүйтэй.
⚠️ Нийтлэг алдаа:Дэлгэцийг лабораторийн нөхцөлд туршиж үзээд гадаа, хүйтэн агуулах эсвэл чийгийн эх үүсвэрийн - ойролцоо ажиллана гэж үзвэл модулийн нэрлэсэн IP ангилал болон температурын хүрээ нь ашиглалтын орчинтой яг таарч байгаа эсэхийг шалгахгүйгээр.
Цахилгаан хангамжийн асуудал ба жолоочийн алдаа
Хүчдэлийн огцом өсөлт нь драйверын IC-ийг шууд гэмтээдэг. Тогтмол гүйдлийн төмөр зам дээрх - долгионы хувьсах гүйдлийн шуугиан - нь илүү нарийн, хуримтлагдсан эвдрэлийг үүсгэдэг: санамсаргүй дахин тохируулах, зургийн чимээ шуугиан, LED ашиглалтын хугацааг богиносгодог. Хамгийн их зөвшөөрөгдөх долгионы хүчдэлийн талаар модулийн мэдээллийн хуудаснаас лавлана уу; Бүх төрлийн самбарт хамаарах бүх нийтийн босго байхгүй.
Програм хангамжийн алдаа болон протоколын таарахгүй байдал нь тоног төхөөрөмжийн эвдрэлийг үнэмшилтэй дуурайдаг тусдаа ангилал юм. Самбар солих эсвэл программ хангамжийг шинэчилсний дараа цагаан дэлгэц эсвэл шифрлэгдсэн гаралт нь ихэвчлэн эвдэрсэн самбар биш харин тохиргооны алдаа болдог. Энэ ялгаа нь хэзээ чухал юмLCD болон LED бар дэлгэцийн форматыг харьцуулах- өөр өөр технологиуд өөр өөр протокол үйл ажиллагаа болон алдааны гарын үсэгтэй байдаг.
Зургаан{0}алхам оношлогооны үйл явц
Эдгээрийг дарааллаар нь ажилла. Гэм бурууг олж мэдсэн даруйдаа зогсоо - шаардлагагүй цаг хугацаа алдаж, шинэ хувьсагчийг нэвтрүүлнэ.
Алхам 1 - Асаахаас өмнө харааны үзлэг-.Самбарын ард хагарал, конденсац, ПХБ дээрх түлэгдэлт, шилжсэн эсвэл мушгирсан туузан кабелийг хайж олоорой. Хэрэв та бие махбодид гэмтэл учруулсан бол хүч хэрэглэж болохгүй. Богино холболт нь анхны гэмтлээс хамаагүй илүү үнэтэй шаталсан гэмтэл учруулж болзошгүй юм.
Алхам 2 - Оролтын хүчдэлийг шалгана уу.Модулийн тэжээлийн оролтын зүү дээр мультиметр ашиглана уу. TFT хавтангийн ердийн нэрлэсэн хүчдэл нь 3.3V, 5V эсвэл 12V - өгөгдлийн хуудсыг шалгана уу. Тодорхойлолтоос гадуур 5% -иас дээш уншилт нь шалгалтыг баталгаажуулдаг. Завсарлагатай эвдрэлийн хувьд өгөгдлийн хуудасны зөвшөөрөгдөх үзүүлэлттэй нийцүүлэн нийлүүлэлтийн долгионыг шалгахын тулд осциллограф нэмнэ.
Алхам 3 - Арын гэрлийг тусгаарла.Бүдэг өрөөнд гар чийдэнг самбарын гадаргуу дээр өнцгөөр гэрэлтүүлээрэй. Хэрэв та бүдэгхэн зураг гаргаж чадвал самбар нь ажиллаж байгаа бөгөөд зөвхөн арын гэрэлтүүлэг амжилтгүй болсон. Энэхүү ганц сорил нь 10 секундын дотор - оношилгооны модны талыг арилгах бөгөөдбар-LCD дэлгэц форматлахстандарт тэгш өнцөгт хавтан дээрх шиг.
Алхам 4 - Кабель болон самбарыг үе үе солино.Мэдэгдэж буй{0}}сайн тестийн загварыг ачаална уу. Туузны кабелийг баталгаажуулсан ажлын нэгжээр солино. Хэрэв алдаа нь кабелийг дагаж байгаа бол кабель нь асуудал юм. Хэрэв энэ нь самбартай үлдэх юм бол самбар нь дараагийнх юм. Эхлээд хамгийн хямд, хамгийн хүртээмжтэй бүрэлдэхүүн хэсгийг солих хэрэгтэй.
Алхам 5 - Харилцаа холбооны протоколыг шалгана уу.Самбарыг сольсны дараа цагаан дэлгэц эсвэл алдаатай гаралт нь бараг үргэлж тохиргооны алдаа болдог. Дамжуулах хурд (UART), SPI горим (CPOL/CPHA) эсвэл I2C хаягийг мэдээллийн хуудаснаас шалгана уу. Энэ алхам нь алдааны пропорциональ бус хувийг эзэлдэгкиоск дэлгэцийн орчинталбарт модулиудыг сольдог бөгөөд ихэнхдээ бүрэн бус баримтаас үүдэлтэй.
Алхам 6 - Талбайн нөхцөлийг вандан сандал дээр давт.Лабораторид ажилладаг боловч суурилуулалтанд алдаа гардаг дэлгэц нь дулааны эсвэл чичиргээний үндсэн шалтгаантай байдаг. 22 градусын ирмэгтэй холбогч нь 55 градусын өнцөгт бүрэн нээгдэж болно. Вандан туршилтын үед хяналттай дулааныг хэрэглэнэ - Тодорхой температураас дээш гарсан гэмтэл нь дулааны тэлэлтийг шууд механизм гэж тодорхойлдог.
Засах эсвэл солих уу? Шийдвэр гаргах хүрээ
Хэзээ засвар хийх нь утга учиртайгэмтэл нь нэг солих боломжтой бүрэлдэхүүн хэсэг - кабель, арын гэрэлтүүлгийн массив, програм хангамжийн шинэчлэлт - модуль нь системийн нэг хэсэг бөгөөд солих эх үүсвэр нь ихээхэн сул зогсолт эсвэл дахин дизайн шаарддаг бөгөөд засварын зардал нь шинэ нэгжээс илт бага байдаг.
Хэзээ солих нь илүү утга учиртайолон шинж тэмдэг нэгэн зэрэг илэрдэг. Бүдэг арын гэрэлтүүлэг, холбогчийн элэгдэл, дүрс зэрэг харагдах байдал нь ашиглалтын хугацаа дууссаны найдвартай үзүүлэлт болохоос засч залруулж болох нэг алдаа биш юм. Одоогийн модуль нь илүү сайн үзүүлэлтүүдийг - илүү тод, илүү өргөн ажиллах температур, илүү сайн нэвтрэх хамгаалалт - санал болгож, ирээдүйд засвар үйлчилгээний ачааллыг бууруулж байвал солих нь утга учиртай.
Аль ч зам руу орохын өмнө эдгээр таван асуултыг давж гараарай:
- Энэ нэгжийн анхны доголдол уу, эсвэл өмнө нь бүтэлгүйтсэн үү?
- Алдаа нь зөвхөн нэг, сольж болох бүрэлдэхүүнээр хязгаарлагддаг уу?
- Нийт засварын зардал - эд анги, хөдөлмөр, зогсолт - нь солих зардлаас илт доогуур хэвээр байна уу?
- Засварласан нэгж нь системийн үлдсэн үйлчилгээний хэрэгцээг бодитоор хангах уу?
- Одоогийн орлуулалт нь энэ програмын хувьд илүү сайн үзүүлэлтүүдийг санал болгож байна уу?
Гурав ба түүнээс дээш хариулт солихыг дэмжсэн бол энэ нь ерөнхийдөө илүү тодорхой зам юм. Бүрэн үзэхбүтээгдэхүүний хүрэээсвэлмэргэжилтэнтэй ярилцэх сурвалжийн талаар. Жижиглэн худалдаа болон тэмдэглэгээний контекстийн хувьд,жижиглэн худалдааны тэмдэглэгээнд зориулсан LCD тохируулгаихэвчлэн шууд лайк -хэрэглэх-тэй адил своп хийхээс илүү урт хугацааны-эдийн засгийн үр дүн өгдөг.
Урьдчилан сэргийлэх засвар үйлчилгээ
- Байгаль орчны хяналт:Төлөвлөлтийн хамгийн муу-нөхцөлүүдийг ашиглан модулийн нэрлэсэн температур, чийгшлийн хязгаарт байрлуулна. Өндөр чийгшилтэй{2}}орчинд, баталгаажсан IP зэрэглэл бүхий битүүмжилсэн хашаа нь урьдчилан сэргийлэх арга хэмжээ биш зайлшгүй шаардлагатай.
- Эрчим хүчний менежмент:Тоног төхөөрөмжийн хүчдэлийн хамгаалалт бүхий зохицуулалттай хангамжийг ашигла. Арын гэрлийг хамгийн их тодоор тасралтгүй ажиллуулахаас зайлсхий - дасан зохицох гэрэлтүүлгийн хяналт нь ашиглалтад харагдахуйц нөлөө үзүүлэхгүйгээр LED элэгдлийг бууруулдаг.
- Төлөвлөсөн шалгалтууд:Сар бүр- холбогчийн суултыг шалгаж, конденсац байгаа эсэхийг шалгана уу. Улирал тутам - оношилгооны туршилтын загварыг ажиллуулж, ачааллын дор тэжээлийн хүчдэлийг шалгана. Жил бүр - нийлүүлэлтийн долгионы долгионыг шалгаж, оптик давхаргын давхаргыг задлах эсвэл туйлшруулагчийн хөгшрөлтийг шалгана.

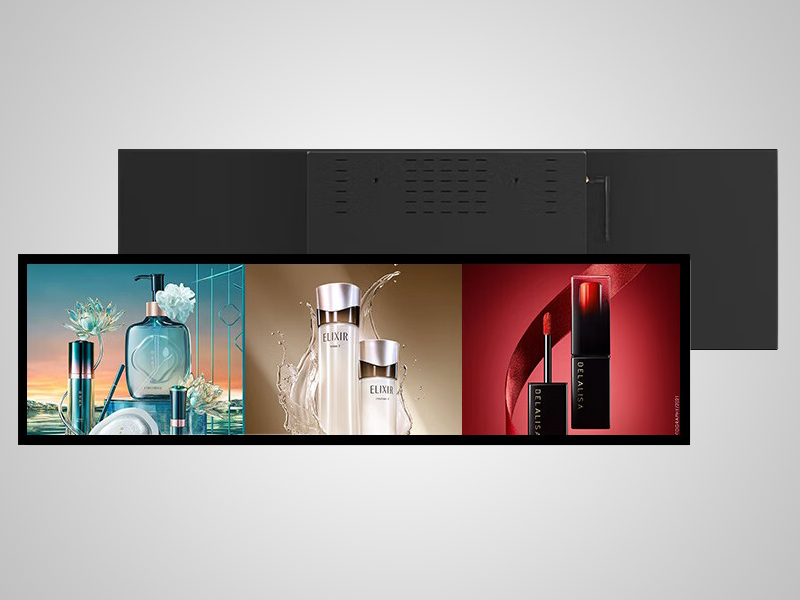

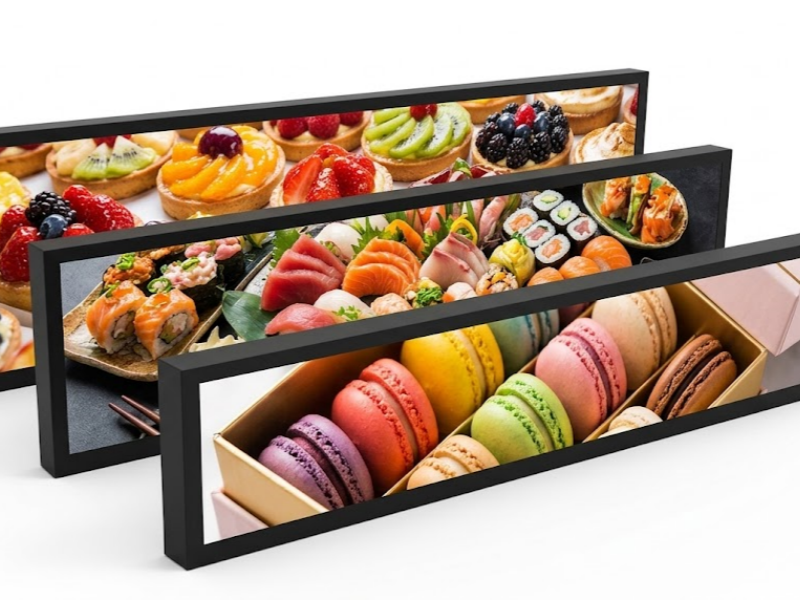

Учир ньөөрөө{0}}үйлчилгээний терминалХөдөлгөөн ихтэй орчинд тасралтгүй ажиллаж байгаа-байрлуулалтууд, улирал тутмын шалгалт нь хамгийн өндөр-утгатай засвар үйлчилгээ юм.Супермаркетуудын орчинд ашигладаг сунгасан LCD дэлгэцстандарт засвар үйлчилгээний хуваарь бүрэн зохицуулж чадахгүй байж болох чийгшил, цэвэрлэгээний химийн бодисын тодорхой өртөлттэй тулгардаг.
Байнга асуудаг асуултууд
Миний LCD дэлгэц дээр цагаан дэлгэц гарч байна - самбар эвдэрсэн үү?
Заавал биш. Цагаан дэлгэц нь бие махбодид гэмтэл учруулахаас илүү ихэвчлэн харилцаа холбоо эсвэл эхлүүлэх алдаа юм. Протоколын тохиргооны - дамжуулах хурд, SPI горим эсвэл I2C хаягийг - модулийн өгөгдлийн хуудастай харьцуулна уу. Энэ нь ялангуяа програм хангамжийн шинэчлэлт эсвэл тохиргоог зөв шилжүүлээгүй тохиолдолд самбар солисны дараа хамаатай.
Арын гэрэл эсвэл LCD самбар амжилтгүй болсон эсэхийг яаж мэдэх вэ?
Бүдэг өрөөнд дэлгэцийн гадаргуу дээр гар чийдэнг өнцгөөр гэрэлтүүл. Хэрэв та бүдэгхэн дүрсийг харж байвал самбар зөв гаралт гаргаж байгаа бөгөөд зөвхөн арын гэрэлтүүлэг амжилтгүй болсон байна. Гар чийдэнгийн доор ямар ч зураг байхгүй байна гэдэг нь самбар, жолоочийн самбар эсвэл тэдгээрийн хоорондох дохионы замд алдаа байна гэсэн үг юм.
Модулийг солихгүйгээр анивчих дэлгэцийг засах боломжтой юу?
Ихэнх тохиолдолд тийм. Анивчих нь ихэвчлэн сул туузан кабель, захын гагнуурын холбоос эсвэл нийлүүлэлтийн хэт долгионы улмаас үүсдэг. Холбогчийг дахин суулгаж, ачааллын үед тэжээлийн хүчдэлийн тогтвортой байдлыг шалгах нь ямар нэгэн бүрэлдэхүүн хэсгийг солихоос өмнө анивчсан гомдлын ихэнхийг шийддэг.
Чийгэнд өртсөн дэлгэцийг асаахад аюулгүй юу?
Үгүй. Хүч өгөхөөс өмнө модулийг чийгшил багатай{1}}орчинд бүрэн хатаахыг зөвшөөрнө үү. Нойтон дэлгэцийг асаах нь электродын зэврэлт болон богино холболтын эрсдэлтэй тул самбарыг бүрмөсөн гэмтээж болно.
Яагаад миний дэлгэц вандан сандал дээр ажилладаг ч талбарт бүтэлгүйтдэг вэ?
Завсрын талбайн-зөвхөн гэмтэл нь бараг үргэлж ажлын температурын дулааны тэлэлт, чичиргээнээс үүдэлтэй холбогч- тасалдал, эсвэл эхлүүлэх үед конденсацаас үүдэлтэй байдаг. Бодит байршуулах орчныг - температур, чичиргээ, чийгшил - вандан туршилтын үед давт. Нөхцөл байдлыг илүү тогтвортой зохицуулах техник хангамжийг сонгох зааварчилгааг авахын тулд,өндөр гүйцэтгэлтэй LCD дэлгэцийн сонголтуудын- тоймхамгийн чухал үзүүлэлтүүдийн ялгааг хамарна.
Дүгнэлт
Юу хайхаа мэдсэний дараа LCD модулийн эвдрэлийг унших боломжтой. Харанхуй самбар, анивчсан дэлгэц, эвдэрсэн гаралт - тус бүр нь боломжит шалтгаануудын удирдаж болох жагсаалтыг гаргах ба зохион байгуулалттай оношлогооны үйл явц нь бүрэлдэхүүн хэсгүүдийг санамсаргүй байдлаар солихоос илүү хурдан бодит алдааг олдог. Үүнтэй ижил үйл явц нь засвар хэзээ дуусах, солих нь зөв хариулт болохыг тодорхой хэлж өгдөг.
